Les flacons pulvérisateurs semblent simples, mais à l’intérieur de la tête de déclenchement se trouve une petite pompe fonctionnant en deux temps alternés. Une fois que vous voyez comment ces deux traits coopèrent, chaque partie à l'intérieur-et chaque question de formule qui suit-prend un sens.
Les vannes unidirectionnelles- maintiennent le liquide en mouvement dans la bonne direction. La buse contrôle ensuite la façon dont ce liquide quitte la bouteille, que ce soit sous forme d'une fine brume, d'un jet plus large ou d'un jet concentré.
Comment fonctionne un flacon pulvérisateur ? La réponse courte
Un flacon pulvérisateur utilise une petite pompe mécanique avec un piston, une chambre de pompe, un tube plongeur, des clapets anti-retour et une buse.
Appuyer sur la gâchette comprime la chambre de la pompe et envoie le liquide vers la buse. Relâcher la gâchette permet à la chambre de se dilater à nouveau, créant la différence de pression nécessaire pour faire monter plus de liquide de la bouteille. Les deux actions se répètent à chaque utilisation du pulvérisateur.

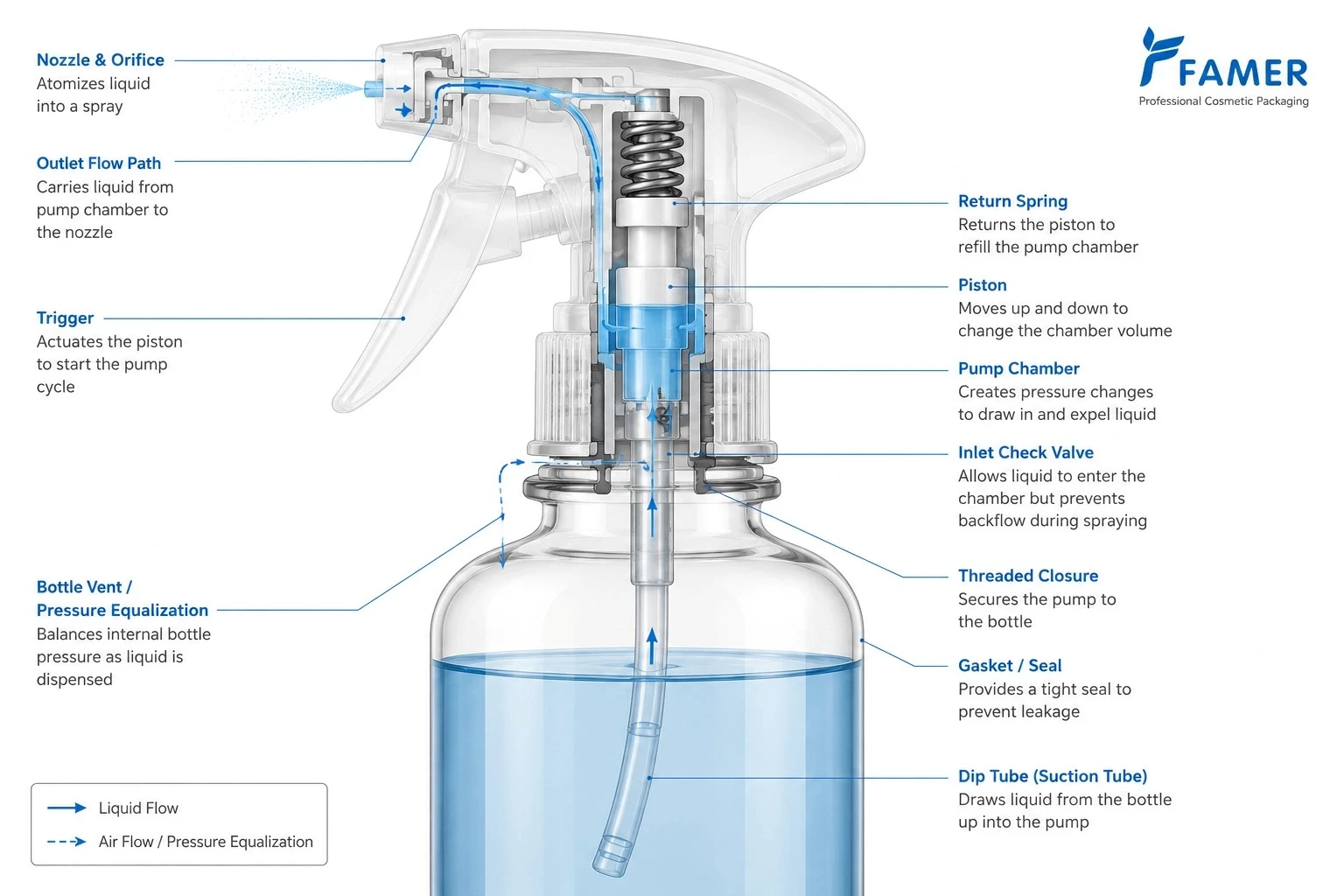

Quelles pièces se trouvent à l’intérieur d’un flacon pulvérisateur ?
La disposition interne exacte varie selon les modèles de pulvérisateurs, mais la plupart des systèmes de pulvérisation manuels reposent sur les mêmes fonctions de base.
|
Composant |
Fonction principale |
Si quelque chose ne va pas |
|
Déclencheur ou actionneur |
Transfère le mouvement des doigts à la pompe |
Actionnement mauvais ou incomplet |
|
Chambre de piston et de pompe |
Créer les changements de pression qui déplacent le liquide |
Pompage faible ou irrégulier |
|
Printemps |
Renvoie le piston une fois la gâchette relâchée |
Le déclencheur peut ne pas revenir correctement |
|
Tube plongeur |
Transporte le liquide de la bouteille à la pompe |
La pompe peut aspirer de l'air ou laisser un excès de produit |
|
Clapet anti-retour d'entrée |
Permet au liquide de pénétrer dans la chambre pendant le remplissage |
Amorçage difficile ou perte de débit de liquide |
|
Voie de sortie ou vanne |
Dirige le liquide vers la buse pendant la décharge |
Faible débit ou reflux |
|
Ajutage |
Contrôle la façon dont le liquide sort du pulvérisateur |
Mauvaise brume, dribble ou ruisseau |
|
Joint et fermeture |
Scellez le distributeur à la bouteille |
Fuite autour du cou |
|
Système de ventilation |
Aide à équilibrer la pression de la bouteille lorsque la conception l'exige |
Habillage des bouteilles ou performances de distribution réduites |
Quelques-unes de ces pièces méritent d’être examinées de plus près car elles expliquent l’essentiel du cycle de pompage.
Chambre de piston et de pompe
Le piston modifie le volume à l'intérieur de la chambre de la pompe.
À mesure que le piston se déplace vers l’intérieur, l’espace disponible diminue et la pression sur le liquide augmente. Lorsque le piston revient, la chambre s'agrandit et la pression à l'intérieur diminue par rapport au réservoir de liquide.
Ce changement alterné du volume de la chambre est ce qui permet au distributeur de décharger d'abord le liquide, puis de le remplir à nouveau.
Tube plongeur et soupape d'admission
Le tube plongeur relie le réservoir de liquide à la pompe.
Pendant le remplissage, le liquide monte à travers le tube et passe par le côté entrée de la pompe. Le clapet anti-retour d'entrée permet l'écoulement vers la chambre de la pompe tout en résistant au flux inverse pendant la course de refoulement.
La longueur du tube plongeur compte également. Un tube trop court peut cesser de prélever le produit avant que le flacon ne soit vide. Un tube inutilement long peut se plier contre la base de la bouteille et interférer avec un ramassage fiable, en fonction de la géométrie de l'emballage.
Buse, joint et fermeture
La buse contrôle le chemin de sortie final du liquide. Sa géométrie interne et la conception de sa sortie influencent la forme de pulvérisation.
Derrière lui, la fermeture et le joint relient le distributeur à la bouteille et aident à maintenir l'étanchéité prévue.
Un pulvérisateur peut s'adapter physiquement à une bouteille et néanmoins fuir si la finition du col, le joint, la fermeture ou les conditions d'assemblage ne correspondent pas correctement.
Cela devient particulièrement important lorsqu'un emballage est sélectionné pour un remplissage commercial plutôt que pour un usage domestique occasionnel.
Un cycle de pompage comporte deux étapes
Une fois le système amorcé, le mécanisme devient plus facile à comprendre si vous divisez un cycle en deux étapes.
Étape 1 : appuyer sur la gâchette et évacuer le liquide
Lorsque la gâchette est appuyée :
- La gâchette pousse le piston dans la chambre de la pompe.
- Le volume de la chambre diminue.
- La pression sur le liquide à l’intérieur augmente.
- Le côté entrée résiste au reflux vers la bouteille.
- Le liquide circule par le chemin de sortie.
- Le liquide atteint la buse et sort du pulvérisateur.
C'est la course de décharge.
Étape 2 : relâchez la gâchette et remplissez la pompe
Lorsque la gâchette est relâchée :
- Le ressort ramène le piston.
- La chambre de la pompe s'agrandit.
- La pression à l’intérieur de la chambre diminue par rapport au réservoir.
- La valve d'entrée permet au liquide d'entrer.
- Le liquide monte à travers le tube plongeur.
- La chambre se remplit pour la prochaine pulvérisation.
Il s'agit de la course d'admission ou de remplissage.
Le liquide ne monte pas car la pompe le « tire » littéralement comme une corde. La différence de pression entre la chambre de la pompe et le réservoir de liquide détermine le débit.
Pourquoi les vannes unidirectionnelles-sont nécessaires
Si le liquide pouvait circuler librement dans les deux sens, la pompe ne fonctionnerait pas efficacement.
Pendant le remplissage, la pompe a besoin de liquide pour passer de la bouteille à la chambre. Pendant la décharge, il faut éviter que ce même liquide ne revienne simplement dans le tube plongeur.
Les clapets anti-retour assurent ce contrôle directionnel.
Sous forme simplifiée :
- Recharge : flacon → chambre de pompe
- Refoulement : chambre de pompe → buse
Il s'agit de la partie du mécanisme qui transforme le mouvement répété de la gâchette en-transport de liquide à sens unique.
Comment la buse transforme-t-elle le liquide en brouillard ?
Amener le liquide jusqu’à la buse ne représente que la moitié du processus. La pompe doit encore produire le jet de pulvérisation attendu par l’utilisateur.
La pression aide à déplacer le liquide, mais la pression seule ne détermine pas si le résultat est une fine brume, une pulvérisation grossière ou un jet étroit.
Que se passe-t-il à l'intérieur de la buse ?
La conception exacte diffère selon les pulvérisateurs.
Dans de nombreux systèmes à brouillard fin, de petits passages internes guident le liquide vers une sortie étroite. Certaines conceptions de buses créent également un écoulement rotatif ou tourbillonnant avant la sortie du liquide.
Lorsque le liquide quitte la sortie, la feuille ou le jet de liquide se brise en gouttelettes. Ce processus est appelé atomisation.
La pulvérisation finale dépend du système complet. Une ouverture visible plus petite ne signifie pas automatiquement une brume meilleure ou plus fine.
Pourquoi un pulvérisateur produit-il de la brume et un autre un jet ?
Plusieurs facteurs peuvent modifier le résultat :
- conception de la buse
- réglage du jet
- débit de la pompe
- viscosité de la formule
- blocage à la sortie
- le comportement physique du liquide lui-même
C'est pourquoi il ne faut pas automatiquement supposer qu'un pulvérisateur qui produit une brume propre avec de l'eau produit le même résultat avec une formule cosmétique, un soin capillaire ou une formule ménagère finie.
Pourquoi un nouveau flacon pulvérisateur nécessite-t-il plusieurs pompes avant de pulvériser ?
Un nouveau pulvérisateur contient normalement de l'air à l'intérieur du tube plongeur, de la chambre de la pompe et du chemin de liquide interne.
Les premiers actionnements déplacent cet air à travers la pompe tout en remontant progressivement le produit de la bouteille. Une fois qu’une quantité suffisante de liquide atteint la chambre de la pompe et le chemin de sortie, le système s’amorce et commence à pulvériser normalement.
Le nombre de coups d’amorçage n’est pas universel. Cela peut changer en fonction de la conception de la pompe, de la longueur du tube plongeur, de la formule et de la configuration de l'emballage.
Si une bouteille a déjà fonctionné et nécessite soudainement un pompage répété, le problème est plus probablement lié au trajet du liquide, à l'étanchéité, au fonctionnement ou au blocage de la vanne.
Qu’est-ce qui affecte les performances du flacon pulvérisateur ?
La plupart des pulvérisateurs mécaniques suivent un principe de pompage de base similaire. Leurs performances réelles peuvent encore varier considérablement.
Pour le consommateur, cette différence se manifeste par la sensation, la couverture ou la consistance du spray. Pour un acheteur d’emballages, cela devient une question de spécification du produit.
Débit de pompe par course
Le débit par course est la quantité de produit distribuée lors d'un actionnement complet.
Elle influence le dosage, la couverture et la consommation du produit. Une brume pour le visage, par exemple, nécessite généralement une expérience de distribution différente de celle d'un déclencheur de nettoyage domestique.
Pour le développement de produits, la question utile n’est pas simplement de savoir si une pompe pulvérise. Il s’agit de savoir s’il fournit la quantité requise conformément à la formule prévue.
Viscosité de la formule
Un même pulvérisateur peut se comporter différemment avec deux formules.
Un produit plus visqueux peut se déplacer plus lentement à travers le tube plongeur, la chambre de pompe et la buse. Selon la formulation et le distributeur, cela peut contribuer à :
- recharge plus lente
- sortie incohérente
- des gouttelettes plus grosses
- dribble
- mauvaise atomisation
Cela ne signifie pas que les formules plus épaisses ne peuvent pas être pulvérisées. Cela signifie que le pulvérisateur doit être adapté au produit plutôt que sélectionné uniquement en fonction de son apparence.
Conception de la buse et modèle de pulvérisation
Un bon modèle de pulvérisation dépend de l'application-spécifique.
Une brume pour le visage peut nécessiter une couverture douce et uniforme. Un nettoyant ménager peut nécessiter plus de puissance ou un spray plus ciblé. Les produits de soins capillaires-peuvent nécessiter une couverture plus large sur une zone plus vaste.
L’expérience utilisateur souhaitée doit donc être définie avant de choisir la buse.
Compatibilité des matériaux et des joints
Une pompe qui fonctionne lors d’un court test d’eau n’est pas forcément adaptée à la formule finie.
Le produit peut entrer en contact avec la bouteille, le tube plongeur, les éléments de vanne, les joints d'étanchéité et d'autres composants internes de la pompe. Selon la conception, des pièces métalliques peuvent également être exposées.
Les formules, huiles, solvants et ingrédients actifs contenant de l'alcool- peuvent interagir différemment avec les matériaux d'emballage. La compatibilité doit donc être évaluée avec la formulation finie plutôt que supposée à partir d'un ingrédient ou d'un tableau de matériaux générique.
Problèmes courants liés aux flacons pulvérisateurs et ce qu'ils indiquent habituellement
La plupart des problèmes de pulvérisation peuvent être attribués à un petit nombre de fonctions : collecte de liquide, génération de pression, étanchéité, fonctionnement des vannes ou atomisation.
|
Symptôme |
Zone possible à vérifier |
|
La gâchette bouge mais rien ne pulvérise |
Amorçage, tube plongeur, chemin d'entrée, joints |
|
Le liquide sort sous forme de flux au lieu de brouillard |
Réglage de la buse, blocage, viscosité, correspondance pompe/buse |
|
Le jet est faible ou incohérent |
Fuite d'air, remplissage incomplet, débit restreint, fonctionnement de la vanne |
|
Du liquide coule autour du cou |
Joint, ajustement de fermeture, finition du col, assemblage |
|
Les panneaux de bouteilles ou le pompage deviennent plus difficiles |
Égalisation de la pression, rigidité de la bouteille, conception du distributeur |
Ce sont des points de départ plutôt que des diagnostics finaux. Plusieurs pannes différentes peuvent produire des symptômes similaires.
Pour les étapes de réparation et de dépannage, un guide dédié est plus utile que de répéter le processus complet ici.
Pulvérisateur à gâchette vs pulvérisateur à brouillard fin vs pulvérisateur à brouillard continu
Les trois systèmes distribuent du liquide sous forme de spray, mais l’expérience utilisateur est différente.
|
Taper |
Comportement de distribution typique |
Applications courantes |
Principal problème de sélection |
|
Gâchette manuelle, débit souvent plus élevé ou pulvérisation réglable |
Soins ménagers, soins capillaires, nettoyage |
Sortie, sensation de déclenchement, compatibilité chimique |
|
|
Pompe à doigt compacte, pulvérisation orientée vers des gouttelettes plus fines- |
Parfum, tonique, brume pour le visage |
Qualité de la brume, dosage, compatibilité formule |
|
|
Durée de pulvérisation plus longue en fonction du mécanisme interne |
Soins capillaires, beauté, certains produits ménagers |
Durée de pulvérisation, couverture, amorçage |
Les catégories ne doivent pas être considérées comme interchangeables simplement parce qu’elles peuvent être adaptées à des bouteilles similaires.
Les conteneurs aérosols utilisent un principe de distribution sous pression différent et sortent du cadre de cette explication de la pompe mécanique.
Pour les marques, commencez par la formule, pas par le flacon
Jusqu’à présent, le mécanisme explique le fonctionnement d’un flacon pulvérisateur.
Pour une marque développant un package, la question suivante est de savoir si ce mécanisme fonctionnera correctement avec une formule et une expérience utilisateur spécifiques.
Un processus de sélection pratique peut rester simple.
1. Définir la formule
Fournissez au fournisseur d’emballages des informations telles que :
- si la formule est à base d'eau-, à base d'alcool-ou à base d'huile-contenant
- viscosité approximative
- si des particules sont en suspension dans le produit
- ingrédients pouvant affecter les plastiques, les élastomères ou les composants métalliques
- conditions de remplissage et de stockage prévues
La formule complète compte plus qu’un seul ingrédient principal.
2. Définir le spray requis
Décidez de ce que le consommateur devrait expérimenter :
- fine brume
- pulvérisation ciblée
- large couverture
- rendement plus élevé
- pulvérisation continue
- dosage contrôlé
Cette exigence réduit les options de pompes et de buses appropriées beaucoup plus rapidement que la sélection d'une bouteille en fonction de son apparence.
3. Faites correspondre le distributeur à la bouteille
Vérifiez l'interface mécanique :
- finition du manche
- ajustement de la fermeture
- joint ou surface d'étanchéité
- longueur du tube plongeur
- hauteur de la bouteille
- capacité de la bouteille
- exigences en matière de ventilation, le cas échéant
Un distributeur qui fonctionne sur une bouteille ne doit pas automatiquement être supposé fonctionner de la même manière sur une autre bouteille.
4. Testez le package complet avant la production en masse
Une fiche technique permet d’affiner les options. Cela ne remplace pas les tests avec la formule prévue.
Au minimum, un exemple d’évaluation devrait porter sur :
- amorçage
- cohérence de sortie
- motif de pulvérisation
- fuite
- actionnement
- compatibilité des formules
Un stockage plus long ou une évaluation de l'ancienneté peuvent également être nécessaires lorsque l'interaction avec la formule du package-est un problème.
Comment évaluer les performances des flacons pulvérisateurs
Les performances de distribution mécanique peuvent être mesurées plutôt que jugées uniquement par leur apparence.
Pour un examen d'échantillon B2B, les vérifications suivantes sont plus utiles que la simple question de savoir si la pompe « fonctionne ».
|
Test |
Ce qu'il vérifie |
Pourquoi c'est important |
|
Amorçage |
Comment la pompe établit le débit de liquide |
Performances de démarrage |
|
Sortir |
Quantité distribuée par actionnement |
Posologie et consommation |
|
Cohérence des résultats |
Variation lors d'actionnements répétés |
Stabilité de distribution |
|
Modèle de pulvérisation |
Forme et répartition du spray |
Couverture et expérience utilisateur |
|
Fuite |
Scellement à l'interface du distributeur et du flacon |
Intégrité du colis |
|
Actionnement |
Mouvement et retour de la pompe ou de la gâchette |
Convivialité et répétabilité |
|
Compatibilité |
Changements après exposition à la formule réelle |
Fiabilité à long terme- |
Les limites d'acceptation doivent provenir des exigences du produit, des spécifications de la pompe et de la méthode de test applicable plutôt que des numéros génériques de l'industrie.
Ce qu'il faut retenir
Un flacon pulvérisateur fonctionne parce que le piston modifie à plusieurs reprises la pression à l’intérieur de la chambre de la pompe. Les clapets anti-retour contrôlent la direction du flux de liquide et la buse détermine la manière dont le liquide sous pression quitte l'emballage.
Pour un consommateur, cela explique pourquoi la gâchette produit un spray.
Pour une marque, le même mécanisme explique pourquoi la viscosité de la formule, la conception des buses, l’étanchéité, la longueur du tube plongeur et la compatibilité des matériaux ne peuvent être considérés séparément.
La séquence pratique est simple :
définir la formule → définir l'expérience de pulvérisation → faire correspondre le flacon et la pompe → tester l'ensemble complet
FAQ sur le flacon pulvérisateur
Q : Comment un flacon pulvérisateur tire-t-il le liquide vers le haut ?
R : Lorsque le piston revient, la chambre de la pompe se dilate et la pression à l'intérieur chute par rapport au réservoir de liquide. Cette différence de pression fait monter le liquide à travers le tube plongeur et dans la chambre.
Q : Pourquoi un flacon pulvérisateur pulvérise-t-il un jet au lieu d’un brouillard ?
R : Vérifiez d’abord le réglage de la buse si le pulvérisateur est réglable. Un blocage partiel, la viscosité de la formule et l'adéquation entre la pompe et la buse peuvent également modifier la forme de pulvérisation.
Q : Des liquides épais peuvent-ils être utilisés dans un flacon pulvérisateur ?
R : Certaines formules à viscosité plus élevée-peuvent être distribuées avec le bon pulvérisateur. L'adéquation dépend de la conception de la pompe, des passages internes, de la buse et du comportement de la formule finie. Les tests sur échantillons constituent le moyen le plus sûr de confirmer les performances.
Q : Pourquoi un flacon pulvérisateur cesse-t-il de fonctionner lorsqu'il est incliné ou à l'envers ?
R : Un système de tube plongeur standard-exige que l'extrémité inférieure du tube reste dans le liquide. Lorsque la bouteille est suffisamment inclinée, le tube peut commencer à aspirer de l’air. Les systèmes multi-angles ou inversés spécialisés utilisent différentes conceptions pour réduire cette limitation.
Q : Le matériau de la bouteille affecte-t-il le pulvérisateur ?
R : Le pulvérisateur crée l’action de pompage, mais la bouteille fait toujours partie de l’ensemble complet. La rigidité de la bouteille, la conception du col, l’étanchéité et la compatibilité des formules peuvent affecter les performances globales.
Q : Comment une marque doit-elle tester un flacon pulvérisateur avant de passer une commande groupée ?
R : Utilisez la formule prévue dans le flacon et le distributeur proposés autant que possible. Vérifiez l'amorçage, le débit, la forme de pulvérisation, les fuites, l'actionnement et la compatibilité. Un court test fonctionnel confirme le fonctionnement de base, mais il ne remplace pas une évaluation de compatibilité à plus long terme-lorsque cela est nécessaire.
Références
[1] Serveur de rapports techniques de la NASA, « Liquid Atomization ».
Utilisé pour soutenir la discussion selon laquelle l'atomisation dépend des propriétés du liquide, de la conception de l'atomiseur, des conditions de pression et de débit.
[2] ASTM D4041/D4041M-05 (2025), Pratique standard pour déterminer les modèles de pulvérisation des distributeurs à pompe mécanique.
Utilisé pour soutenir la discussion sur l'évaluation du motif de pulvérisation-et l'influence des caractéristiques de l'actionneur et du liquide.
[3] ASTM D3890-18 (2025), Pratique standard pour le nombre de courses pour amorcer un distributeur à pompe mécanique.
Utilisé pour soutenir la section sur les performances d'amorçage.
[4] ASTM D4336-18 (2025), Pratique standard pour la détermination du débit par course d'un distributeur à pompe mécanique.
Utilisé pour soutenir la discussion sur la sortie par actionnement.
[5] ASTM D4333/D4333M-18 (2025), Pratique standard pour la compatibilité des composants des distributeurs à pompe mécanique.
Utilisé pour prendre en charge la recommandation d'évaluer la compatibilité des composants du distributeur-avec le produit prévu.
